3D сканер Shining 3D FreeScan Combo

  • Под заказ
  • Код: FreeScan Combo
clockОтправка с 15 мая 2024

9 000 000

+7 (775) 468-07-59
Менеджер
  • +7 (747) 183-61-77
    Менеджер
  • +7 (708) 277-15-36
3D сканер Shining 3D FreeScan Combo
3D сканер Shining 3D FreeScan Combo
9 000 000
Под заказ
+7 (775) 468-07-59
Менеджер
  • +7 (747) 183-61-77
    Менеджер
  • +7 (708) 277-15-36
Описание
Характеристики
Информация для заказа
Купить 3D сканер Shining 3D FreeScan Combo в 3dlife.kz
  • Область сканирования: 510 х 520 мм
  • Точность: 20 мкм
  • Экспорт файлов: OBJ, STL, FBX, MA, ASC, PLY, DAE

Новинка 2023 года! Новейший метрологический ручной 3D-сканер Shining 3D FreeScan Combo.

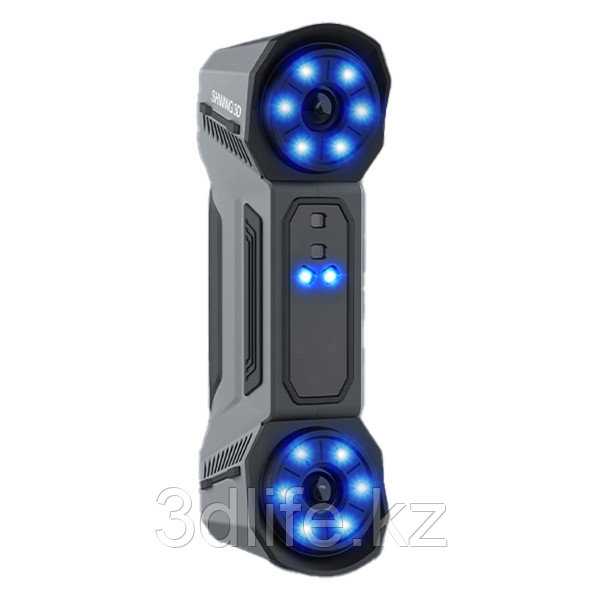

Shining 3D FreeScan Combo -

это компактный и легкий ручной 3D-сканер с двойным источником света, обеспечивающий высокую точность сканирования и быструю скорость в различных сценариях 3D-сканирования. Комбинация технологий голубого лазера и инфракрасного VCSEL является дополнением к линейке метрологических решений Shining 3D и может использоваться для неразрушающего контроля, обратного проектирования, аддитивного производства и других применений в автомобильной, аэрокосмической, машиностроительной, медицинской и других отраслях.

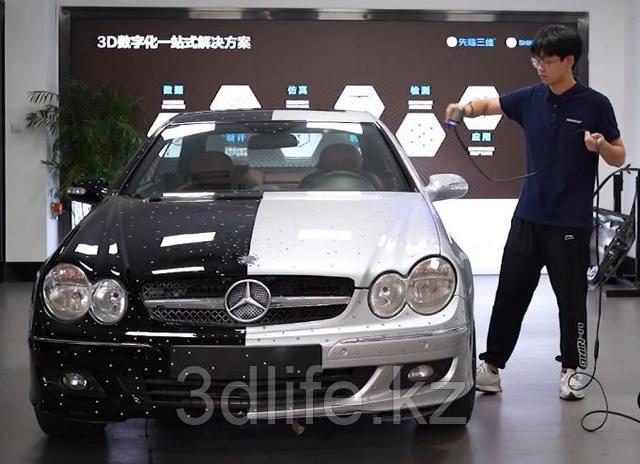

Компактный размер сканера, и его вес всего 620 грамм позволяет удобно использовать его для цифрового сканирования объектов различных размеров промышленного класса. Эргономичный дизайн, металлический корпус и ремешок на запястье обеспечивают надежную работу. Сканер предоставляет максимальную скорость сканирования 1,860,000 точек/с в лазерном режиме и до 2,250,000 точек/с при использовании источника света IR. Благодаря четырем режимам сканирования, FreeScan Combo хорошо справляется со сканированием крупных объектов, а также с точным захватом мелких деталей и глубоких отверстий. Технология VCSEL позволяет сканировать человека и быстро сканировать объекты с богатой геометрией без маркеров. При сканировании черных и отражающих поверхностей устройство показывает хорошие результаты. Для лучшей производительности на ярком свету пользователь может включить режим "На открытом воздухе".

Shining 3D FreeScan Comboгибридным источником света - голубой лазер + IR-VCSEL, обладает высокой точностью сканирования до 0,02 мм, компактными размерами и небольшим весом. Позволяет выбрать один из четырех режимов сканирования для различных задач.

Основные преимущества модели:

  • Высокая точность сканирования
  • Удобные режимы сканирования
  • Большой объем сканирования
  • Удобное управление сканером
  • Понятное программное обеспечение
  • Ёмкая комплектация
  • Безупречный внешний вид и качество сборки

Точность сканирования:

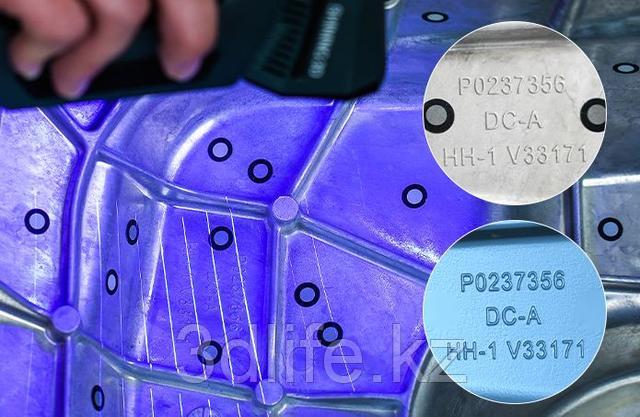

FreeScan Combo обеспечивает метрологическую точность, которая может достигать 0,02 мм в режиме лазерного сканирования с объемной точностью 0,02 + 0,033 мм/м. Сканер создает облако точек с расстоянием между точками 0,05-3 мм при использовании голубого лазера и 0,2-3 мм в режиме IR-сканирования, создавая высокоточные, детализированные сканирования, которые подходят для профессионального использования.

Удобные режимы сканирования:

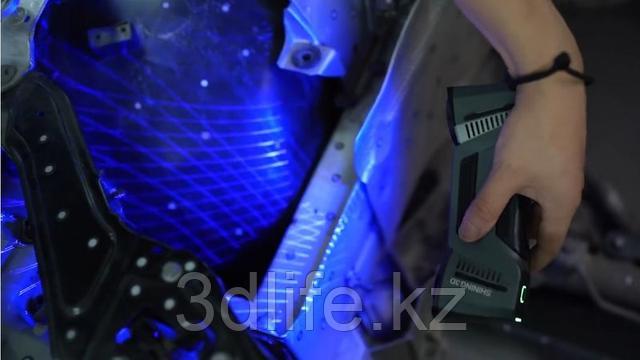

Для оптимизации процесса сканирования и повышения его эффективности, пользователь может выбирать между четырьмя доступными режимами сканирования. Сканирование с использованием голубого лазера может быть выполнено в трех режимах: многолинейный скан с 26 пересекающимися лазерными линиями для сканирования больших объектов, однократный скан с одной лазерной линией и оптимизированным углом линзы для сканирования глубоких отверстий и параллельный скан с использованием 7 лазерных линий для сканирования меньших областей с высокой детализацией. Многолинейный режим сканирования позволяет эффективно сканировать темные и отражающие поверхности. Для лучших результатов рекомендуется включить режим "Reflective". Все три лазерных режима требуют маркеров для выравнивания данных. Пользователь может выбрать разрешение, выбирая между высоким, средним и низким уровнями.

Четвертый режим сканирования использует технологию IR VCSEL и может использоваться как для портретного, так и для сканирования объектов. Режим "Портрет" включает режим "Волосы" для лучшего захвата волос, хотя это увеличивает общий уровень шума. Оба режима "Портрет" и "Объект" позволяют выбрать необходимое разрешение, а в режиме "Объект" пользователь также может выбрать между различными методами выравнивания: признаки, гибридная (геометрия + маркеры) и глобальные маркеры. Выбирая режим выравнивания признаков, пользователь может сканировать без маркеров, чтобы ускорить процесс подготовки и сканирования.


Объем сканирования:

Рекомендуемое рабочее расстояние для FreeScan Combo составляет 300 мм. Во время сканирования в режиме IR пользователь может регулировать рабочее расстояние в диапазоне от 160 до 1400 мм для режима "Портрет", и от 160 до 600 мм для режима "Объект". Максимальное поле обзора сканера составляет 520 х 510 мм в лазерном режиме сканирования и 430 х 430 мм в режиме IR.

Управление сканером:

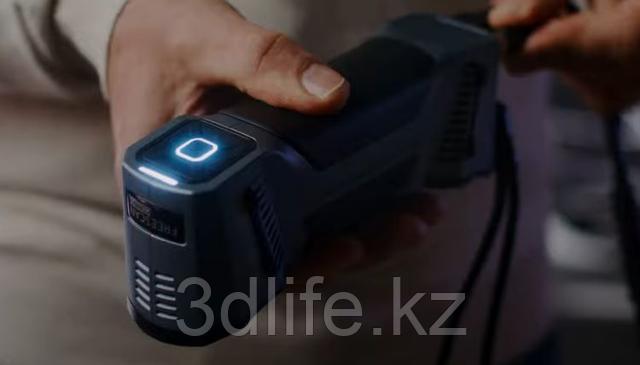

Кнопки управления расположены на верхней задней стороне сканера. Есть индикаторы питания и расстояния сканирования, последний показывает, если сканер находится слишком далеко или слишком близко к объекту. Кнопка "Сканирование" в центре позволяет переключаться между функциями предварительного просмотра, сканирования и паузы, а двойное нажатие вызывает экран меню. Длительное удержание позволяет пользователю переключить источник света. Также есть кнопки для настройки яркости камеры и кнопки увеличения вокруг кнопки "Сканирование". Перед первым использованием пользователь должен подключить сканер к ПК с помощью прилагаемого авиационного кабеля и откалибровать устройство с помощью калибровочной доски, которая поставляется в комплекте со сканером.



Программное обеспечение:

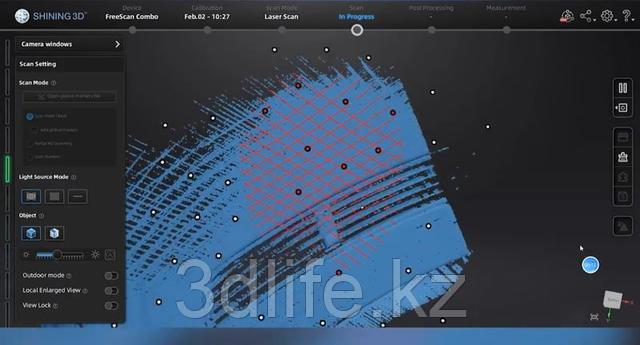

Shining 3D FreeScan Combo работает с собственным программным обеспечением FreeScan, которое является все-в-одном решением для всего процесса сканирования, начиная с калибровки сканера и заканчивая продвинутыми функциями редактирования сетки и опциями измерения. Сканированные данные можно сохранять в форматах файлов OBJ, STL, PLY, ASC и 3MF и непосредственно импортировать в сторонние программы, такие как Geomagic Control X, Verisurf, Einsense Q, Geomagic Design X, Geomagic Essentials и Solid Edge SHINING 3D Edition.

Характеристики

  • Поддерживаемые ОС: Windows 10/11 64-бит;
  • Интерфейс: USB 3.0;
  • Класс лазера: II (безопасен для глаз);
  • Источник света: Голубой лазер / Инфракрасный VCSEL;
  • Максимальный обзор: 520 х 510 мм (лазерное сканирование) / 430 х 430 мм (сканирование IR);
  • Форматы файлов: OBJ, STL, PLY, ASC, 3MF;
  • Расстояние между точками: 0,05-3 мм (0,2-3 мм в режиме IR);
  • Рекомендуемые системные требования: CPU: Intel Core i7-10700, RAM: 32 ГБ, Графическая карта: NVIDIA GTX / RTX серии, GeForce RTX 3060 или выше, VRAM: 6 ГБ или выше;
  • Точность сканирования: До 0,02 мм;
  • Глубина сканирования: 360 мм (лазерное сканирование) / 200-1240 мм (сканирование IR);
  • Скорость сканирования: 1,860,000 точек/с (лазерное сканирование) / 2,250,000 точек/с (сканирование IR);
  • Габариты сканера: 193 х 63 х 53 мм;
  • Вес сканера: 620 г;
  • Объемная точность: 0,02 + 0,033 мм/м;
  • Рабочее расстояние: 300 мм (200 мм в режиме Fine scan);
  • Рабочая влажность: 10-90%;
  • Рабочая температура: -20-40 °C.











Основные атрибуты
Страна производительКитай
ПроизводительShining 3D Tech
